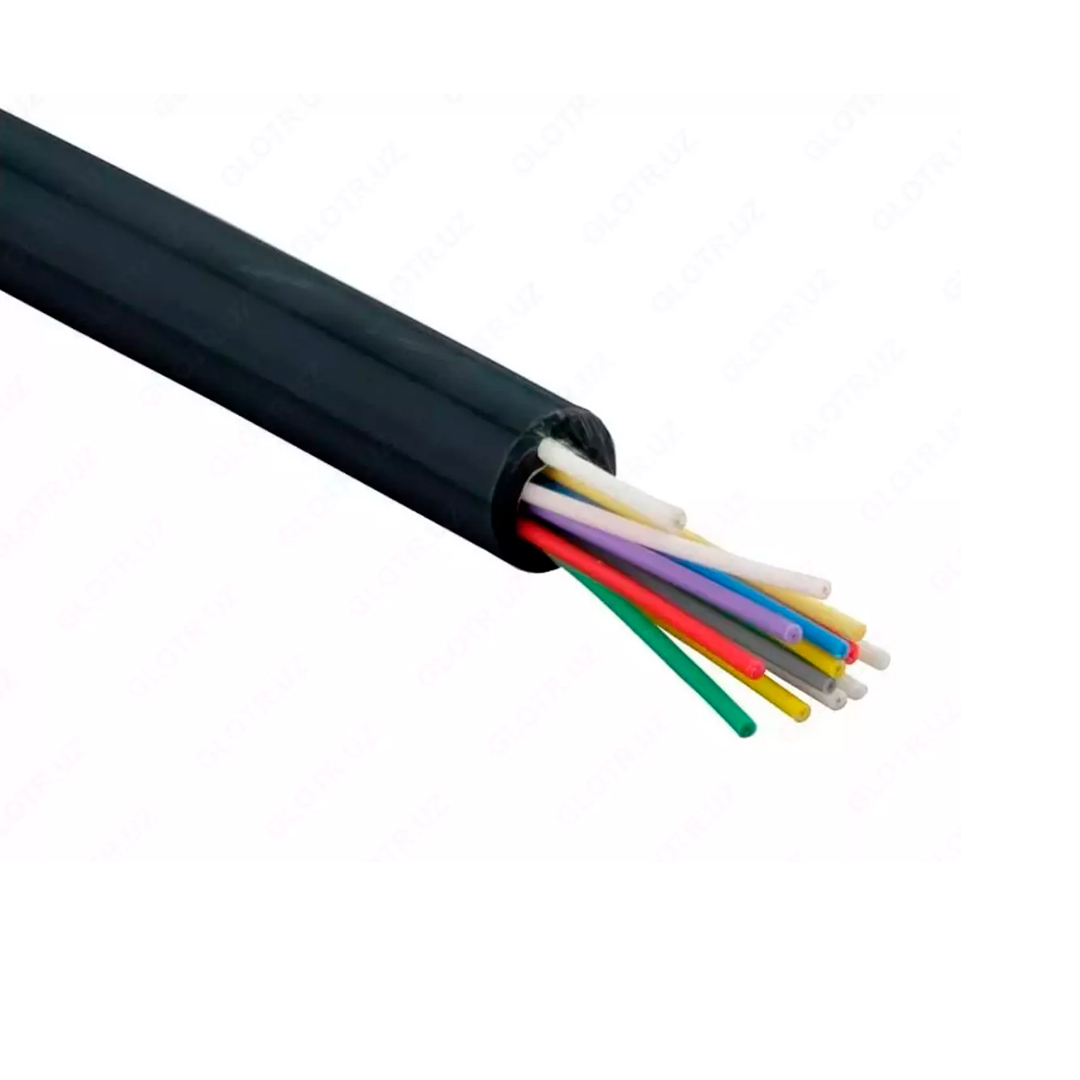

Optik kabel, yagona rejim, 24-UT04 kanalizatsiya, FP Mark Monotubik, o’z-o’zidan qo’llab-quvvatlanadigan kabel, dumaloq, bitta optik naychaga ega, unga 24 dan ortiq optik tolalar joylashtirilishi mumkin. Kabel dielektrik. UT-024-SM8-ADSS aloqa liniyalari, yoritish, uylar orasidagi tayanchlarda ishlash va kabel tovoqlarida, kabel kanalizatsiyalarida va boshqalarda yotqizish uchun tavsiya etiladi. Kabel kerakli standartlarga javob beradi: DSTU IES 60794-1-1-2002, DSTU IES 60794-3-2002, GSTU 45.019-2001, GOST 18690-82
UT-024-SM8-ADSS 24 ta tolaga ega. Kabelning mustahkamlangan tuzilishi uni tashqi muhitning turli ta’siriga nisbatan ancha chidamli qiladi. Binolar orasidagi kabelni osib qo’yishda, bunday kabel uchun chegara masofasi 80 metr ekanligini hisobga olish tavsiya etiladi. Ruxsat etilgan masofa 80 metrgacha. Tashqi tomondan, kabel plastik qoplama bilan qoplangan. Kabelning o’rtasida, qobiqning orqasida erkin joylashtirilgan tolalarni o’z ichiga olgan optik naycha mavjud. Quvurning diametri 1,8 mm. konstruksiyani mustahkamlash uchun kabelga shisha plastikdan tayyorlangan ikkita o’q joylashtirilgan. Barlarning diametri 1,2 mm. kabelning tashqi diametri 5,0 mm, og’irligi 21 kg/km.
Xususiyatlari
Turi: optik kabel, yagona rejim
Elyaf turi: bitta rejimli
Kabel dizayni: dielektrik
Elyaflar soni: 24 tolalar
Ilova: tuproq, kanalizatsiya, tunnel, binoga kirish, tayanchlar orasidagi osma
Kabel turi: UT
Optik tola turi: G. 652D
Qo’llab-quvvatlovchi to’lqin uzunliklarida pasayish koeffitsienti, db/ km: – 1310 nm/ – 1550 nm 0,32 / 0,18
Mod maydonining diametri: λ= 1310 nm 0,92 ±0,4 mkm
Kabeldagi ov soni, dona: 24
Kabelning og’irligi, kg / km: 34
Kabel diametri, mm: 6,5
Modul diametri, mm: 3,0
Minimal egilish radiusi, mm (o’rnatish / ishlatish): 60/90
Ruxsat etilgan kuchlanish kuchi, kn: 1,0
Ruxsat etilgan ezish kuchi, ko’pi bilan, N/100 mm: 2000
Ish harorati oralig’i, °C: -40°C – +60°C
O’rnatish harorati, °C: -20°C – +50°C
Qurilish kabelining uzunligi, km: 3 (yoki buyurtma bo’yicha)
